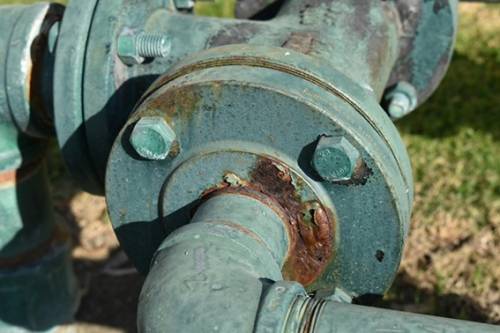

La corrosion au niveau des supports, une tuyauterie courbée entre les supports ou encore le bris prématuré d’un support sont des phénomènes qui surviennent quand leur utilisation n’est pas adéquate. Les supports pour la tuyauterie ont les fonctions suivantes : supporter les charges, assurer la stabilité structurelle, contrôler l’expansion thermique, absorber des vibrations et résister aux charges dynamiques. Comment s’assurer qu’ils remplissent correctement leurs rôles ? Voici quelques bonnes pratiques de conception ainsi que des erreurs fréquentes à éviter.

Bonnes pratiques de conception

i. Respecter les normes et les spécifications du manufacturier

Garantir la conformité, la sécurité et la performance des supports est une priorité pour leur sélection. Le Code de Construction du Québec indique les espacements maximaux et d’autres exigences applicables comme les dimensions des suspentes ¹. Les spécifications du manufacturier doivent également être respectées pour assurer leur performance et les garanties. C’est toujours l’exigence la plus stricte qui doit prévaloir.

ii. Intégrer l’expansion thermique dès la conception

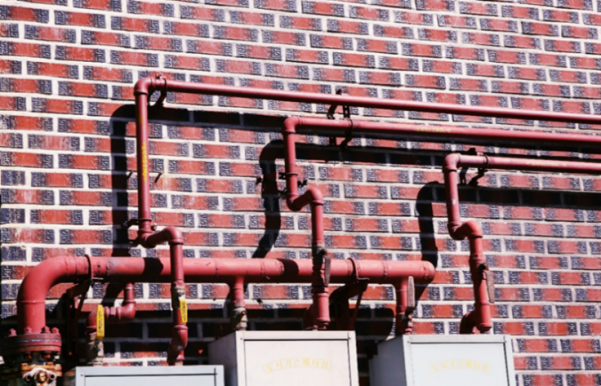

Qui dit variation de température, dit dilatation ou contraction thermique de la tuyauterie ². Une bonne gestion de ces changements de longueur, tout en limitant les contraintes, contribue à prévenir les déformations, les fuites et les bris.

iii. Utiliser des supports certifiés et adaptés

Les caractéristiques du support varient selon le manufacturier. Le choix d’un support certifié et adapté aux exigences du projet permet d’assurer la capacité de charge et la compatibilité avec le type de tuyauterie et le fluide transporté.

iv. Prévoir l’accessibilité pour l’entretien

Plusieurs équipements mécaniques nécessitent des inspections ou des interventions périodiques. Prévoir l’accessibilité facilite les inspections, ajustements et remplacements sans perturber le fonctionnement du système.

v. Coordonner avec la structure du bâtiment

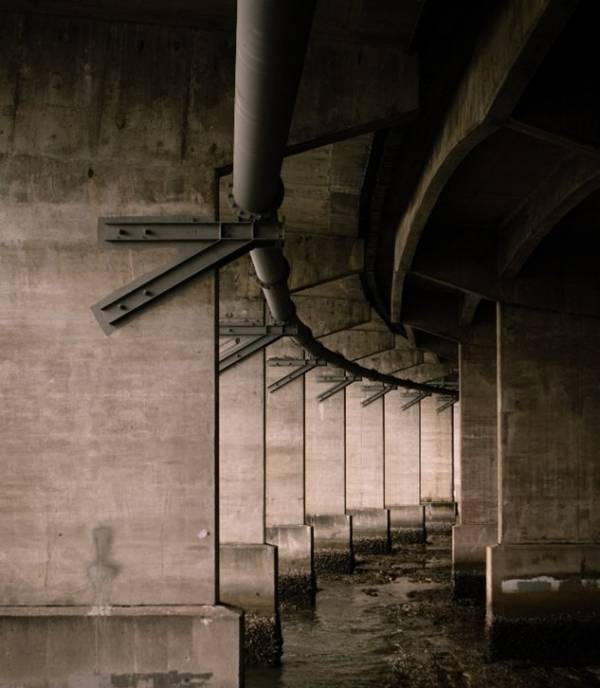

La structure constitue le squelette du bâtiment et assure sa stabilité et sa sécurité. L’agencement adéquat des supports à celle-ci permet un ancrage sécuritaire et évite de transférer des charges vers des éléments non conçus pour les supporter.

Erreurs fréquentes à éviter

i. Sous-dimensionnement des supports

Toutes les charges reliées à la tuyauterie doivent être reprises par les supports, incluant le poids de la conduite, du fluide transporté et des dispositifs installés. Un sous-dimensionnement engendre des risques de défaillance, des vibrations excessives et une usure prématurée. Attention à la possibilité que le tuyau puisse même rouler hors support et tomber ³.

ii. Mauvaise gestion de la dilatation

Sans alternance entre les supports jouant le rôle de points fixes et ceux servant de guides, la conduite n’a pas l’espace nécessaire pour se dilater. Une mauvaise gestion peut donc provoquer des déplacements incontrôlés, des fuites et des déformations de la tuyauterie.

iv. Espacement excessif

Le flambement de la tuyauterie, c’est-à-dire une courbure du tuyau entre deux supports, survient quand l’espacement maximal n’est pas respecté. Une distance inadéquate entre les supports diminue la stabilité et augmente la charge à chaque support.

v. Support direct sur des éléments non structuraux

Tous les éléments d’un bâtiment ne sont pas conçus pour reprendre des charges, tels que le mobilier ou les dispositifs mécaniques. Ne pas fixer les supports aux éléments structuraux peut entraîner des dommages au bâtiment et compromettre la sécurité de l’installation.
